建筑防眩光光学设计:视觉舒适度与 UGR 合规指南

在现代商业照明设计中,视觉舒适度已从审美偏好发展为核心技术要求。工作场所人体工学与建筑规范对光学遮蔽、亮度控制和亮度分布提出了越来越严格的要求。在高密度办公空间、教育设施、医疗环境及商业室内空间中,未经过遮蔽的 LED 光源往往会产生强烈的直射眩光与反射眩光,导致使用者出现视觉疲劳、眼部不适、头痛以及工作效率下降等问题。

为应对这些关键视觉挑战,光学工程师、灯具设计师和建筑照明规范制定人员依赖统一眩光值(Unified Glare Rating,UGR)等标准化评估指标。UGR 由国际照明委员会(CIE)制定。要在不牺牲灯具整体光学效能(以流明/瓦为单位)的情况下实现较低 UGR,需要采用专门的光学架构与微结构控光材料。本工程指南将系统介绍眩光的基本物理原理、UGR 数学计算公式、先进的光学遮蔽控制技术,以及高性能视觉环境中的实际项目选型标准。


1. 了解眩光原理:直射眩光与不舒适眩光

由照明引起的眩光通常分为两种不同的视觉现象:失能眩光与不舒适眩光。失能眩光是由于光线在人的眼部光学介质中发生散射,直接遮蔽视觉细节,从而降低视觉能力。不舒适眩光则会引发视觉烦扰、不适或心理疲劳,但不一定会立即影响物体识别或视力清晰度。

在室内商业空间中,不舒适眩光是灯具制造商和照明设计专业人员面临的主要工程挑战。

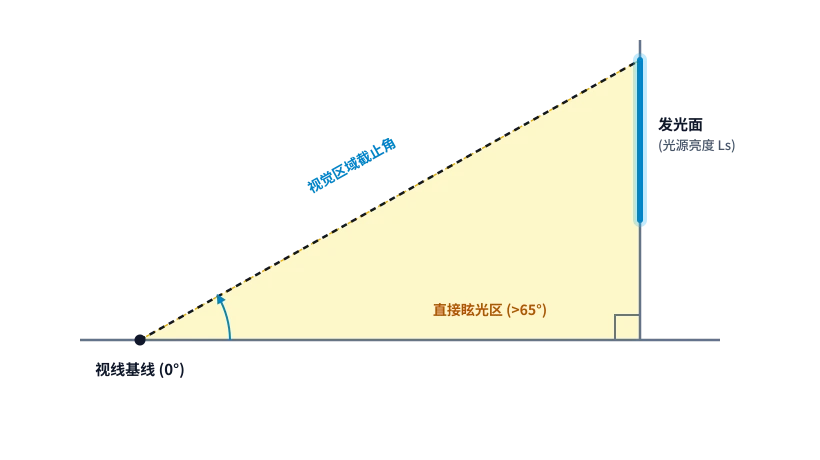

光学示意图:视觉区域截止角与直接眩光区

决定眩光感知的关键因素

根据光学工程原理,观察者感受到的眩光及其强度取决于以下四个物理与空间参数:

  1. 光源亮度(\(L_s\)): 发光表面单位表观面积所发出的光强(\(cd/m^2\))。从正面直接观察且未采用扩散器遮蔽时,高密度表贴式 LED 阵列会呈现极高的光源亮度。
  2. 背景亮度(\(L_b\)): 观察光源时周围环境的亮度场。明亮的灯具光学出光口与较暗的吊顶网格之间形成较高对比度,会显著加剧感知到的不舒适眩光。
  3. 立体角(\(\omega\)): 从观察者眼睛位置看去,灯具发光面的角尺寸。距离观察者较近且发光面较大的灯具,会以更高比例增加进入视觉系统的眩光总量。
  4. 位置指数(\(p\)): 光源相对于观察者水平直视线的位置偏移量(古斯位置指数,Guth Position Index)。位于主要视野正前方的光源,比处于视线以上较大截止角位置的光源更容易引发不舒适感。

控制直射眩光需要对灯具在特定视角以上的出光进行精确塑形,通常需要限制从垂直向下轴线(\(0^\circ\) 天底角)起算、超过 65° 角度范围内的表面亮度。


2. 统一眩光值(UGR)的数学基础

国际照明委员会在出版物 CIE 117 中定义了统一眩光值系统,用于量化室内电气照明装置产生的不舒适眩光。

标准 UGR 公式

灯具阵列的 UGR 值可通过以下公式计算:

$$UGR = 8 \log_{10} \left( \frac{0.25}{L_b} \sum \frac{L_s^2 \cdot \omega}{p^2} \right)$$

其中:

  • \(L_b\) 为背景亮度(\(cd/m^2\))。
  • \(L_s\) 为每盏灯具沿观察者视线方向的发光部分亮度(\(cd/m^2\))。
  • \(\omega\) 为从观察者眼睛位置看去,每盏灯具发光部分的立体角(\(sr\))。
  • \(p\) 为每盏灯具对应的古斯位置指数,用于体现其相对于视线的位置。

建筑标准中的 UGR 常用阈值

全球商业市场中的建筑能耗规范、室内照明标准(如 EN 12464-1)以及 WELL 建筑标准指南,会根据视觉任务的复杂程度设定最大允许 UGR 值:

应用空间目标 UGR 值视觉敏感度与人体工学要求
技术制图与精密工程空间\(\le 16\)对视觉准确度要求高,需要长时间进行高对比度技术阅读
标准开放式办公室与教室\(\le 19\)电脑工作站任务,满足一般视觉舒适度要求
接待台与会议室\(\le 22\)人际交流与短时视觉任务
走廊、卫生间与交通通道\(\le 25\)一般空间定位,视觉难度较低
仓库与工业储存设施\(\le 28\)粗放型物料搬运与安全通行

规范制定人员需要认识到,UGR 是针对特定房间几何尺寸、表面反射率、观察者位置和灯具阵列布局进行的系统计算结果,而不是单个灯具固有的独立属性。不过,制造商会依据标准化房间尺寸表(\(4H/8H\),反射率为 70/50/20)发布 UGR 参考表,以便直接比较不同灯具的光学性能。


3. 光学遮蔽与控光技术

为在保持系统能源效率的同时实现 UGR \(\le 19\) 或 UGR \(\le 16\),商业灯具通常采用专门的光学元件,对大角度光线进行折射、扩散或吸收。

LED 灯具微棱镜光学扩散器结构

微棱镜扩散器(MPD)

微棱镜光学片是在亚克力(PMMA)或聚碳酸酯基材片上模压或激光蚀刻出微小几何棱镜。与将光线向各个方向均匀散射的标准乳白扩散器(朗伯分布)不同,微棱镜光学结构会将以大角度进入的光线折射并收拢至天底角方向(\(0^\circ-45^\circ\) 锥角范围)。

  • 工作机制: 通过计算设计的棱镜顶角进行折射(通常为 \(60^\circ\) 至 \(90^\circ\))。
  • 光学透过率: 系统效率较高(\(82\% - 88\%\))。
  • 亮度控制: 可有效抑制 65° 截止角以上的出光,在保持较高向下照度的同时,减少标准桌面视角下的视觉眩光。

深嵌式反射器与后置光学结构

后置式建筑光学结构将 LED 光源深置于灯具外壳内部,并位于实体机械挡板或建筑型反射器锥体之后。

  • 截止角: 通过机械遮蔽限制 LED 光源的直视路径,除非观察者正好站在灯具正下方。
  • 二次反射器: 采用哑光金属、镜面阳极氧化或白色微纹理内反射器,在控制光束分布的同时,减少二次表面反射亮度。

蜂窝格栅与挡板网格

蜂窝格栅由六边形微孔阵列组成,直接安装在灯具光学出光口前方。

  • 方向控制: 吸收偏离目标光束角范围的大角度杂散光线。
  • 外观效果: 即使灯具处于完全点亮状态,也能使吊顶出光口呈现暗色、未点亮的视觉效果。
  • 取舍: 由于网格孔壁会吸收部分内部光线,灯具整体光学效率较低(出光比例为 \(65\% - 75\%\))。

4. 防眩光光学架构对比

在评估建筑项目的光学控制系统时,规范制定人员需要在眩光抑制能力、整体光学效率、光束分布均匀性以及吊顶一体化美观度之间取得平衡。

光学架构可实现的 UGR 范围光学效率(\(\eta\))光束特性主要商业应用
标准乳白扩散器\(UGR > 22\)\(70\% - 78\%\)宽角朗伯分布,表面均匀发光交通通道、功能性空间
微棱镜 + 扩散膜\(UGR \le 19\)\(80\% - 86\%\)受控蝙蝠翼 / 非对称蝙蝠翼分布办公格栅灯、线性吊灯
深嵌式后置反射器\(UGR \le 16\)\(82\% - 90\%\)精确聚光 / 泛光光学锥角高端行政办公室、酒店及接待空间
蜂窝格栅\(UGR \le 16\)\(65\% - 75\%\)窄角定向截止,溢出光较少重点照明筒灯、任务照明
多透镜微型筒灯阵列\(UGR \le 16\)\(85\% - 92\%\)独立 TIR 透镜分布建筑线性办公照明系统

最佳光学策略的选择取决于目标照度、吊顶安装高度以及具体工作面要求。


5. 商业项目案例与选型建议

实际商业办公项目需要根据空间布局、吊顶高度和任务类型进行定制化光学选型。

案例:企业总部开放式办公室改造

在一个包含 4,000 平方米开放式工作站空间的企业办公改造项目中,以微棱镜线性吊灯替换标准乳白面板灯具后,平均工作场所 UGR 从 22.4 降至 17.1。该光学升级在桌面工作面维持 500 lux 照度的同时,通过提升光线向下利用率,实现了 14% 的净节能。

选型建议矩阵

  • 高密度显示器的开放式工作站: 选择微棱镜扩散器,并结合二次光学扩散膜,确保所有观察角度下的 UGR \(\le 19\)。
  • 会议室与行政空间: 推荐深嵌式微型筒灯阵列或蜂窝格栅,以实现最大程度的眩光控制(UGR \(\le 16\))和高品质建筑一体化效果。
  • 教育教室与培训室: 采用蝙蝠翼型微棱镜光学分布,确保白板与学生桌面获得均匀照度,同时避免直射眩光。

6. 现代工作空间中的视觉舒适度与人体工学

现代商业空间的视觉人体工学已不再局限于基本的水平工作面照度要求。显示屏的广泛应用,使垂直玻璃表面的反射眩光控制成为严格要求。

采用低 UGR 线性照明布局的现代办公室内部

垂直照度与亮度均匀性

要实现完整的视觉舒适度,需要平衡水平工作面照度(\(E_h\))与墙面及垂直工作面上的垂直照度(\(E_v\))。水平照度与垂直照度之间的比例过高,会形成类似洞穴的视觉环境,使周边墙面过暗,从而增加视觉对比压力与使用者不适感。

  1. 亮度比例: 工作区域、邻近周边区域和背景表面之间的亮度比例,分别不应超过 \(3:1\) 和 \(10:1\)。
  2. CIE 截止标准: 安装在电脑工作站上方的灯具,在相对于垂直向下轴线的 \(65^\circ\)、\(75^\circ\) 和 \(85^\circ\) 角度处,平均表面亮度必须保持在 \(< 1,500\ cd/m^2\) 或 \(< 3,000\ cd/m^2\),具体取决于显示器屏幕的光泽特性(EN 12464-1 第 5.3.2 条)。

7. 常见问题(FAQ)

Q1:UGR \(\le 19\) 与 UGR \(\le 16\) 在实际应用中的主要区别是什么?

UGR \(\le 19\) 是一般办公室和教室环境中的标准基准要求,可确保使用者在较长工作时段内进行电脑任务时保持舒适观看体验。UGR \(\le 16\) 可提供更高水平的视觉舒适度,适用于高精度技术制图、医疗操作空间、行政会议室和高端建筑环境。

Q2:单个独立灯具能否拥有固定的 UGR 值?

不能。UGR 是基于房间整体尺寸、表面反射率、灯具布局密度和观察者观看位置进行的系统级计算结果。不过,灯具制造商会在标准参考房间几何条件(\(4H/8H\))下进行测试,为不同光学型号提供可比较的 UGR 表。

Q3:与格栅网相比,微棱镜扩散器如何保持较高效率?

微棱镜扩散器主要通过光学折射,而非物理吸收来控制大角度光线。因此,以大角度进入的光线可以被重新导向下方的有效工作区域,光学能量损失较小。其系统光学透过率可达到 \(82\% - 88\%\),而内部吸光格栅为 \(65\% - 75\%\)。


8. 照明设计师的规范与验证清单

为验证项目合规性,并确保交付阶段实现预期的视觉舒适度,采购团队和照明规范制定人员应执行系统化审查流程:

步骤 1:光度文件检查(.IES / .LDT)

要求提供由具备资质的光度测试实验室测得的认证极坐标光强分布。确认大角度光强(\(cd/1000\ lm\))在超过 65° 截止角后快速下降。

步骤 2:表格化 UGR 验证

检查光度文件中针对标准参考房间比例(\(4H/8H\),反射率为 \(C:70\%, W:50\%, F:20\%\))所提供的标准 UGR 表。确保横向和纵向观察位置的数值均处于规范限值以内。

步骤 3:模拟软件建模

将准确的灯具光度文件导入照明计算软件环境(如 Dialux EVO 或 Relux)。在所有工作区域内,以桌面观看高度(坐姿位置 \(1.2\ m\))计算具体观察者网格。

步骤 4:实体样品模拟评估

在真实测试房间内对实体样品进行目视检查。评估直视路径下的视觉舒适度、散热稳定性,以及灯具在指定吊顶网格系统中的机械适配性。


结论与下一步

建筑防眩光设计是一项融合光学物理、人体工学与精密光学制造的关键工程学科。通过采用微棱镜扩散器、深嵌式光学结构和受控透镜阵列,规范制定人员可以在不牺牲系统能源效能的情况下,实现 UGR \(\le 19\) 或 UGR \(\le 16\) 的性能目标。高品质光学设计能够提升工作场所舒适度,支持视觉健康,并满足全球商业能耗与建筑标准。如需技术规范支持或定制化光度模拟文件,请联系我们的工程团队。
