Proteksi Lonjakan Tegangan pada Lampu Outdoor: Mengapa Armatur Gagal Lebih Cepat dan Cara Menentukan Spesifikasi SPD

Instalasi LED outdoor jarang mengalami kegagalan sesuai yang dibayangkan tim pengadaan. Mode kegagalan yang diperkirakan adalah penurunan fluks cahaya secara bertahap — melambat menuju titik L70 (jumlah jam operasi saat output turun ke 70% dari lumen awal) delapan hingga sepuluh tahun ke depan. Mode kegagalan yang sesungguhnya memicu klaim garansi bersifat mendadak dan prematur: sekelompok lampu sorot area parkir mati setelah badai petir di musim hujan, atau serangkaian armatur fasad pada satu feeder berhenti bekerja di tahun kedua sementara unit identik pada sirkuit lain tetap menyala tanpa masalah.

Kedua pola ini bukan masalah perawatan lumen. Keduanya adalah masalah ketahanan kelistrikan, yang ditentukan oleh satu komponen yang di sebagian besar penawaran hanya dideskripsikan dengan satu kata yang tidak dapat diverifikasi: “proteksi lonjakan tegangan: ada.”

Artikel ini membahas mengapa tingkat uji imunitas dan keparahan paparan yang terpasang adalah dua besaran berbeda yang kerap tertukar, cara membaca rating lonjakan tegangan yang bermakna, dan apa yang perlu dicantumkan dalam spesifikasi.

Informasi dalam artikel ini berlaku per 23 September 2026. Edisi standar dikutip secara eksplisit; verifikasi dengan edisi terkini sebelum menyusun spesifikasi.

1. Apa yang Sebenarnya Merusak Armatur Outdoor

Lonjakan tegangan adalah tegangan lebih transien yang berlangsung dalam hitungan mikrodetik. Dua sumber mendominasi pada pencahayaan outdoor.

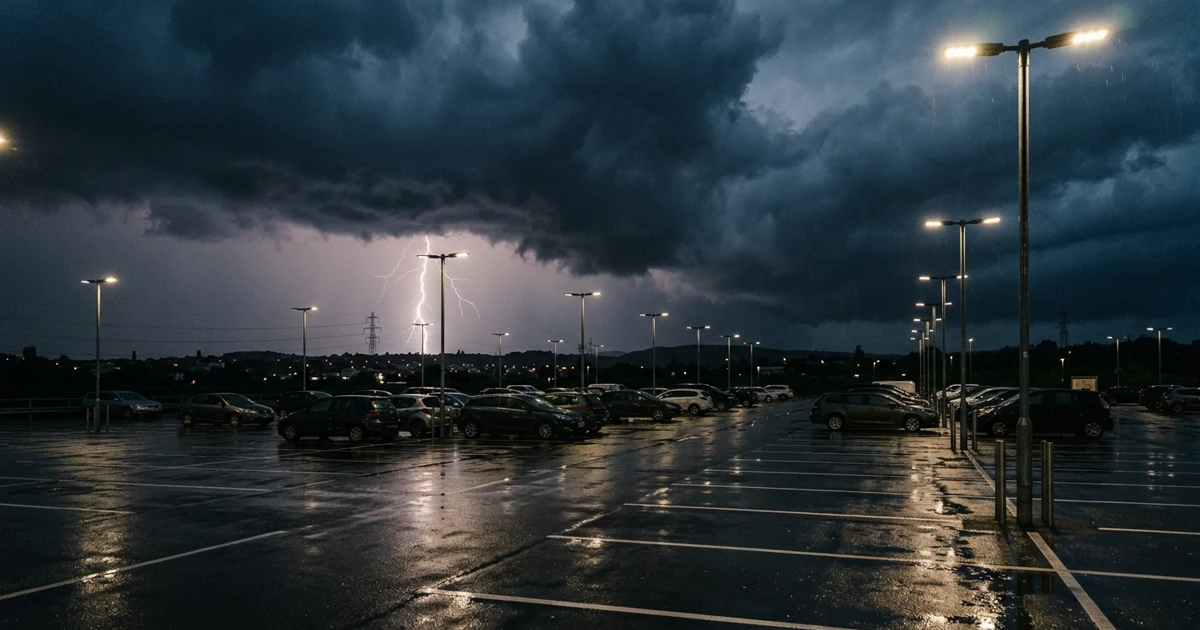

Petir tidak langsung. Sambaran langsung pada armatur jarang terjadi dan praktis tidak dapat dilindungi di tingkat armatur. Kejadian yang umum adalah sambaran di kejauhan yang menginduksi transien tegangan ke kabel suplai. Paparan terhadap peristiwa ini berlangsung efisien karena pencahayaan outdoor berada pada feeder panjang yang terekspos.

Switching utilitas dan beban. Lebih tidak dramatis namun jauh lebih sering terjadi. Switching bank kapasitor, operasi trafo, dan beban induktif besar yang terputus dari feeder yang sama menghasilkan transien sepanjang tahun, bahkan saat cuaca cerah. Peristiwa ini jarang langsung merusak driver dalam satu kejadian. Namun secara bertahap mengikis komponen protektif di dalamnya hingga satu transien biasa menjadi penyebab kegagalan akhir — itulah mengapa kegagalan kerap menumpuk di tahun kedua atau ketiga, bukan saat badai pertama.

Perbedaan yang penting untuk spesifikasi adalah mode sirkulasi:

• Mode diferensial — transien muncul di antara konduktor bertegangan (line-ke-line, atau line-ke-netral).
• Mode umum (common mode) — transien muncul antara konduktor bertegangan dan bumi.

Armatur yang hanya terlindungi pada satu mode tidak benar-benar terlindungi. Kejadian mode umum adalah tipikal dari transien petir yang terinduksi pada tiang yang ditanahkan, dan perangkat yang hanya dikonfigurasi di antara line dan netral tidak akan mendeteksinya.

2. Tingkat Uji Imunitas Bukan Keparahan Paparan

Ini adalah kebingungan paling merugikan dalam pengadaan pencahayaan outdoor, dan tetap bertahan karena dokumen setiap pihak secara teknis akurat.

Ambang imunitas memiliki dua tingkatan

Peralatan pencahayaan yang dijual di sebagian besar pasar yang diregulasi harus memenuhi IEC 61547:2020 (edisi ketiga, diadopsi di Eropa sebagai EN IEC 61547:2023), standar imunitas EMC untuk peralatan pencahayaan umum. Secara kritis, standar ini tidak menetapkan satu tingkat lonjakan untuk semua pencahayaan. Edisi ketiga menaikkan tingkat khusus untuk peralatan pencahayaan jalan dan jalan raya — salah satu perubahan teknis yang disebutkan secara eksplisit dibandingkan edisi kedua tahun 2009:

Nilai ini sesuai dengan tingkat uji IEC 61000-4-5:2014+A1:2017, metode uji imunitas lonjakan yang mendasari — Tingkat 3 dan Tingkat 4 masing-masing:

Jika supplier mengutip angka 1 kV / 2 kV untuk produk yang dipasang di tiang jalan raya, mereka menggunakan tingkatan pencahayaan umum untuk peralatan yang oleh standar terkini sudah masuk kategori yang lebih tinggi. Hal ini saja sudah layak dicermati.

Keparahan paparan nyata

Bandingkan dengan ANSI C136.2-2023, standar pencahayaan jalan dan area yang mencakup ketahanan dielektrik dan imunitas transien kelistrikan untuk armatur dan perangkat kontrol. Standar ini mendefinisikan tiga tingkat keparahan uji imunitas transien, dengan panduan penerapan yang mengkategorikan produk ke masing-masingnya:

Armatur jalan raya diharapkan memenuhi kualifikasi pada tingkat Ekstrem: 20 kV, dibandingkan dengan ambang imunitas 4 kV. Itu selisih faktor lima — dan rasio tegangan ini bahkan meremehkan perbedaan yang sebenarnya.

Mengapa rasio tegangan meremehkan perbedaan nyata

Tegangan puncak saja tidak menghabiskan komponen protektif. Energi yang terkirim yang menentukan, dan energi bergantung pada impedansi sumber di balik pengujian.

IEC 61000-4-5 menggunakan generator gelombang kombinasi dengan impedansi sumber efektif 2 Ω, ditambah resistor 10 Ω untuk kopling line-ke-bumi — total 12 Ω. Uji 4 kV line-ke-bumi dengan demikian menghasilkan arus sekitar 330 A. Tingkat keparahan ANSI C136.2 dikutip sebagai pasangan tegangan/arus, dan 20 kV / 10 kA mengimplikasikan sumber 2 Ω. Itu kira-kira tiga puluh kali lipat arus pada tegangan lima kali lebih tinggi.

Kesenjangan praktis antara “memenuhi standar imunitas” dan “memenuhi kualifikasi untuk tiang yang terekspos” bukan sekadar perbedaan pembulatan. Kesesuaian standar menetapkan ambang minimum untuk peralatan pada jaringan listrik biasa; standar ini tidak pernah ditulis sebagai target ketahanan untuk perangkat keras pada feeder outdoor yang terekspos. Itulah mengapa tanda kesesuaian — CE, UKCA, atau tanda setara di pasar Anda — menjawab pertanyaan yang berbeda dari yang ditanyakan pembeli yang menentukan spesifikasi pencahayaan area parkir. Pertanyaan yang benar bukan apakah sudah sesuai standar melainkan tingkat keparahan berapa yang diuji, dan dengan perangkat apa yang terpasang.

3. Membaca Spesifikasi Lonjakan yang Bermakna

Ada tiga kerangka standar yang muncul pada datasheet, dan ketiganya tidak dapat dipertukarkan. Mencampuradukkannya adalah cara komponen berkeparahan rendah berakhir di aplikasi paparan tinggi.

IEC 61643-11 — kelas SPD apa yang dimaksud

Standar produk untuk surge protective device tegangan rendah (IEC 61643-11:2011) mengklasifikasikan berdasarkan bentuk gelombang uji dan titik instalasi yang dimaksudkan:

Perangkat yang dipasang di dalam armatur umumnya termasuk Kelas II. Perangkat titik penggunaan Kelas III tidak dapat menggantikan proteksi di hulu, dan SPD di tingkat armatur tidak menggantikan proteksi pada panel distribusi — keduanya adalah tahap yang terkoordinasi, bukan alternatif.

Tiga parameter layak mendapat perhatian pada datasheet:

• Up (tingkat proteksi tegangan) — tegangan clamping yang benar-benar mencapai driver saat terjadi lonjakan. Rating arus lonjakan tinggi dengan nilai Up yang buruk memberikan proteksi lebih sedikit dari yang tersirat angka utamanya. Up harus berada di bawah kemampuan tahan impuls driver di belakangnya. Untuk perangkat Kelas III, baca performa dari Uoc, bukan dari angka arus 8/20 µs.
• In (arus pelepasan nominal) — perangkat harus mampu menahan In berulang kali, bukan sekali saja. Karena In mewakili kemampuan berulang sementara Imax adalah rating tembakan tunggal, In yang lebih tinggi adalah prediktor masa pakai yang lebih baik pada feeder yang rutin mengalami transien switching.
• Uc (tegangan operasi kontinu maksimum) — harus sesuai dengan kondisi suplai setempat. SPD dengan Uc terlalu dekat dengan tegangan nominal akan mengalami penuaan lebih cepat.

IEEE C62.41.2 — seberapa parah lokasi tersebut

Kategori lokasi mendeskripsikan lingkungan instalasi, bukan perangkat itu sendiri. Kategori A berada jauh di dalam gedung, Kategori B pada level distribusi, dan Kategori C mencakup titik masuk layanan dan konduktor outdoor yang terekspos — di sinilah pencahayaan yang dipasang di tiang berada. Perangkat yang hanya memenuhi kualifikasi untuk kategori interior yang terlindung bukan pilihan yang tepat untuk tiang yang terekspos. Perhatikan bahwa IEEE C62.41.2-2025 kini menggantikan edisi 2002 yang sudah lama berlaku, jadi konfirmasi edisi mana yang dirujuk dalam laporan uji.

UL 1449 — keamanan perangkat itu sendiri

Di mana IEC 61643-11 menilai performa, UL 1449 (edisi ke-5, 2021) mengatur apa yang terjadi ketika perangkat gagal: perilaku tegangan lebih abnormal, risiko kebakaran, dan ketentuan pemutus. Designasi tipenya mendeskripsikan konstruksi, tidak hanya lokasi instalasi:

• Tipe 5 mencakup peredam lonjakan komponen diskrit — MOV yang dipasang pada papan sirkuit, atau dipasok dengan kabel dan terminasi.
• Tipe 4 mencakup rakitan komponen: satu atau lebih komponen Tipe 5 bersama dengan pemutus, atau sarana untuk memenuhi uji arus terbatas.
• Tipe 1CA, 2CA, dan 3CA adalah rakitan Tipe 4 dengan penambahan proteksi hubung singkat.

Poin yang relevan bagi pembeli sederhana: tanyakan designasi tipe apa yang dimiliki perangkat di dalam armatur. Rakitan Tipe 4 menyertakan pemutus atau telah lulus uji arus terbatas. Komponen Tipe 5 telanjang belum.

4. Dua Kesalahpahaman yang Merugikan

“SPD dirating 20 kV, jadi armatur dirating 20 kV.” Tidak benar. Tingkat keparahan berlaku untuk armatur yang diuji dengan SPD terpasang, sebagai rakitan terkoordinasi. Sebuah perangkat dapat lulus secara terpisah sementara armatur lengkap gagal, karena tegangan clamping, tata letak kabel internal, panjang kabel lead, dan kemampuan tahan driver semuanya berperan. Sertifikat komponen bukan laporan uji armatur. Tanyakan mana yang sedang ditunjukkan kepada Anda.

“Proteksi lonjakan adalah pembelian sekali seumur hidup.” Metal oxide varistor — elemen clamping pada sebagian besar SPD pencahayaan — mengalami degradasi secara kumulatif. Setiap transien yang diserap mengurangi sebagian kapasitas yang tersisa. SPD adalah komponen habis pakai dengan masa pakai yang ditentukan oleh aktivitas lonjakan setempat, bukan komponen permanen. Pada instalasi multi-tahun, komponen ini perlu masuk dalam rencana pemeliharaan, bukan hanya dalam daftar material. Cara Anda mengetahui bahwa komponen ini sudah habis kapasitasnya sendiri merupakan keputusan desain: perangkat yang terhubung seri akan mematikan armatur, perangkat paralel gagal secara diam-diam. Bagian berikutnya membahas mana yang harus dispesifikasikan di mana.

5. Perilaku Kegagalan dan Kemampuan Servis

Bagaimana SPD gagal sama pentingnya dengan apa yang mampu ditahannya, karena menentukan apakah ada yang menyadarinya.

Varistor yang mencapai akhir masa pakainya dapat beralih ke kondisi impedansi rendah dan menarik arus berkelanjutan — risiko termal dan kebakaran, itulah mengapa modul protektif menyertakan pemutus termal yang mengisolasi varistor saat terlalu panas. Wajibkan ini sebagai fitur keselamatan, bukan opsi premium.

Apa yang terjadi setelah pemutus tersebut beroperasi bergantung pada topologi koneksi:

• SPD terhubung paralel. Perangkat protektif terpasang melintasi suplai. Saat terputus, armatur tetap menyala — tanpa proteksi. Tanpa indikator eksternal, tidak ada yang mengetahuinya. Instalasi terus beroperasi dalam kondisi terdegradasi hingga transien berikutnya merusak driver, dan kegagalan kemudian dicatat sebagai kesalahan driver, bukan kesalahan proteksi lonjakan.
• SPD terhubung seri. Suplai melewati perangkat. Saat terputus, armatur mati. Ini memang tidak nyaman namun tidak ambigu: pemadaman itu sendiri adalah indikasinya, dan armatur tidak pernah dibiarkan terekspos tanpa proteksi.

Tidak ada yang secara universal benar. Paralel dengan indikator status yang terlihat cocok untuk instalasi dengan jadwal inspeksi rutin. Seri cocok untuk aset yang terpencil atau jarang diinspeksi di mana hilangnya proteksi secara diam-diam merupakan risiko yang lebih besar. Yang tidak dapat diterima adalah membiarkan pilihan ini tidak terdefinisi dan baru mengetahuinya setelah ada klaim.

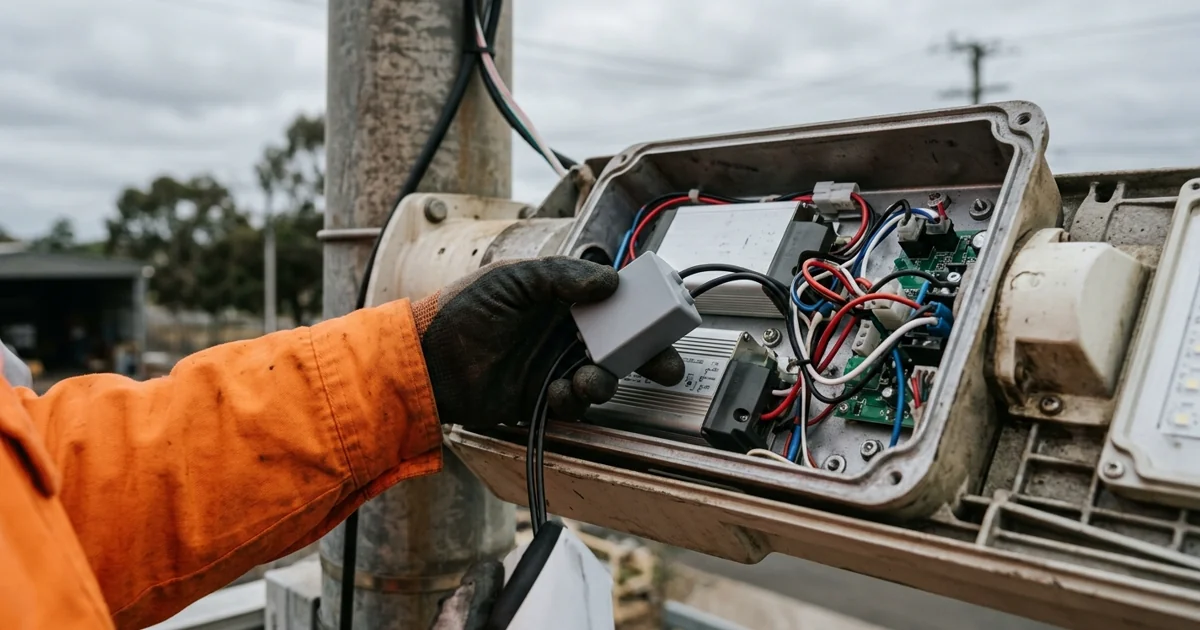

Kemampuan servis memperparah hal ini. Modul yang dipasang secara eksternal dan dapat diganti di lapangan berarti kunjungan pemeliharaan hanya perlu mengganti satu komponen. SPD yang dipotting di dalam kompartemen driver yang disegel berarti komponen habis pakai berbiaya rendah akan merusak seluruh armatur. Pada instalasi skala besar, keputusan ini dapat melebihi selisih harga satuan yang menjadi pertimbangannya — dan hal ini tidak terlihat dalam perbandingan harga satuan.

6. Daftar Periksa Spesifikasi

Gantikan “proteksi lonjakan: ada” dengan persyaratan yang dapat diverifikasi dan ditegakkan.

Tentukan tingkat keparahan terlebih dahulu. Nyatakan tingkat yang diperlukan per ANSI C136.2-2023 — Tipikal, Ditingkatkan, atau Ekstrem — atau klasifikasi setara yang digunakan di pasar Anda, berdasarkan jenis instalasi. Eksterior gedung, area parkir, dan jalan raya adalah tiga jawaban yang berbeda. Menerapkan satu tingkat seragam di seluruh proyek campuran akan membayar lebih untuk lokasi terlindung dan kurang melindungi lokasi yang terekspos.

Konfirmasi tingkatan imunitas yang berlaku. Untuk produk pencahayaan jalan dan jalan raya, konfirmasi bahwa supplier telah menguji pada tingkat pencahayaan jalan dan jalan raya sesuai IEC 61547:2020 (2 kV line-ke-line, 4 kV line-ke-bumi), bukan tingkat pencahayaan umum.

Wajibkan bukti di tingkat armatur. Minta laporan uji untuk armatur yang diuji dengan SPD terpasang, bukan hanya sertifikat komponen SPD. Jika hanya sertifikat komponen yang ada, performa terkoordinasi belum terbukti.

Wajibkan kedua mode. Konfirmasi proteksi mencakup mode umum dan mode diferensial, dan minta nilai Up untuk setiap mode, bukan hanya rating arus lonjakan.

Wajibkan set parameter lengkap, beserta edisi standarnya. Uc, Up, In, Imax, dan kelas IEC 61643-11 — ditambah tahun edisi setiap standar yang dikutip. Angka kV saja bukan spesifikasi.

Tentukan perilaku kegagalan dan indikasi. Nyatakan apakah SPD terhubung seri atau paralel, apakah pemutus termal terpasang, dan bagaimana akhir masa pakai diindikasikan — indikator, shutdown armatur, atau pelaporan status jarak jauh jika sistem kontrol tersedia.

Tentukan kemampuan servis. Dapat diakses dari luar dan diganti di lapangan, atau tidak. Dapatkan secara tertulis, dengan referensi suku cadang pengganti.

Periksa teks garansi. Banyak garansi armatur outdoor mengecualikan kerusakan akibat tegangan lebih transien, petir, atau anomali suplai. Di mana pengecualian itu ada, spesifikasi adalah satu-satunya perlindungan yang dimiliki pembeli, dan bobot komersilnya meningkat sesuai dengan itu.

7. FAQ: Pertanyaan Umum tentang Spesifikasi Lonjakan

Seberapa sering modul proteksi lonjakan harus diganti? Tidak ada interval tetap, karena keausan varistor bergantung pada lingkungan transien setempat, bukan waktu yang berlalu. Itulah mengapa indikasi akhir masa pakai lebih penting dari jadwal penggantian: perangkat dengan indikasi status atau shutdown seri memberi tahu Anda ketika kapasitasnya sudah habis, sementara perangkat paralel yang diam pada feeder dengan aktivitas tinggi mungkin sudah tidak memiliki kapasitas tersisa jauh sebelum tanggal servis berbasis kalender manapun.

Apakah pertimbangan ini berlaku untuk pencahayaan outdoor bertegangan rendah atau bertenaga DC? Paparan yang dialami sama, namun strateginya berbeda. Dengan driver jarak jauh atau distribusi DC, transien dapat terkopling ke kabel sekunder maupun sisi jaringan. Tentukan port mana yang dilindungi daripada mengasumsikan satu perangkat di sisi jaringan sudah mencakup seluruh instalasi.

Kesimpulan

Performa lonjakan adalah salah satu parameter pencahayaan outdoor di mana produk yang sepenuhnya sesuai standar dapat tidak cocok untuk instalasi tertentu, dan di mana ketidaksesuaian ini tidak terlihat baik dalam harga maupun dokumen kesesuaian. Ambang imunitas untuk peralatan pencahayaan jalan dan jalan raya adalah 2 kV line-ke-line dan 4 kV line-ke-bumi; keparahan uji yang diharapkan dari armatur jalan raya mencapai 20 kV pada 10 kA, dari impedansi sumber yang jauh lebih rendah. Menutup kesenjangan itu adalah keputusan spesifikasi, bukan hasil sertifikasi.

Pergeseran praktisnya kecil: perlakukan proteksi lonjakan bukan sebagai atribut ya/tidak, melainkan sebagai subsistem yang terrating, teruji, dan dapat diservis dengan tingkat keparahan yang terdefinisi, perilaku kegagalan, dan jalur penggantian yang jelas.

Sebelum merilis spesifikasi pencahayaan outdoor Anda berikutnya, minta laporan uji lonjakan tingkat armatur dan prosedur penggantian SPD dari setiap penawar — dan bandingkan apa yang dikembalikan.

Sumber

• IEC 61547:2020, Equipment for general lighting purposes — EMC immunity requirements, edisi ketiga (diadopsi sebagai EN IEC 61547:2023). Perubahan teknis yang disebutkan mencakup peningkatan tingkat uji ESD dan lonjakan untuk peralatan pencahayaan jalan dan jalan raya: pencahayaan umum 1 kV line-ke-line / 2 kV line-ke-bumi, pencahayaan jalan dan jalan raya 2 kV / 4 kV.
• IEC 61000-4-5:2014+A1:2017, EMC — Part 4-5: Testing and measurement techniques — Surge immunity test (tingkat uji 1–4; generator gelombang kombinasi, impedansi sumber 2 Ω, 10 Ω ditambahkan untuk kopling line-ke-bumi)
• ANSI C136.2-2023, Roadway and Area Lighting Equipment — Dielectric Withstand and Electrical Transient Immunity Requirements (tingkat keparahan uji: Tipikal 6 kV/3 kA, Ditingkatkan 10 kV/5 kA, Ekstrem 20 kV/10 kA)
• IEC 61643-11:2011, Low-voltage surge protective devices — Part 11: SPDs connected to low-voltage power systems (klasifikasi uji Kelas I/II/III; Uc, Up, In, Imax, Uoc)
• IEEE C62.41.2-2025, Recommended Practice on Characterization of Surges in Low-Voltage (1000 V and Less) AC Power Circuits, menggantikan C62.41.2-2002 (kategori lokasi A, B, dan C, dijelaskan dalam IEEE C62.41.1)
• UL 1449, edisi ke-5 (2021), Standard for Surge Protective Devices (Tipe 5 komponen diskrit; Tipe 4 rakitan komponen; Tipe 1CA/2CA/3CA)

Tinjauan terjadwal berikutnya: Maret 2027, atau lebih awal jika IEC 61547, IEEE C62.41.2, atau ANSI C136.2 direvisi.
