Parpadeo LED explicado: Pst LM, SVM y comportamiento en regulación
Las reclamaciones por parpadeo rara vez aparecen durante la puesta en marcha. Las luminarias superan el recorrido de inspección a plena potencia, la entrega se firma y el problema emerge semanas después: la cámara de un móvil muestra bandas oscuras sobre la pantalla de una sala de reuniones, el personal de almacén advierte que un rodillo de cinta transportadora en rotación “parece estar detenido”, o un huésped de hotel percibe un destello solo cuando la escena del salón se regula hasta el 15%.
Ninguno de estos casos es un fallo de lámpara. Cada uno es un artefacto de luz temporal (TLA por sus siglas en inglés): consecuencia de una emisión lumínica que no es constante en el tiempo. Los LED responden casi de forma instantánea a la corriente de alimentación, por lo que el rizado del driver se convierte en rizado de luz; los filamentos incandescentes lo suavizaban térmicamente.
La dificultad comercial es que la mayoría de los presupuestos describen todo este asunto con dos palabras — “sin parpadeo” — que no constituyen una magnitud medible y no pueden verificarse en la inspección de entrada. Este artículo explica las métricas que sí aportan información, dónde se aplican realmente los límites regulatorios y cómo redactar un requisito que siga siendo válido cuando las luminarias están reguladas.
La información de este artículo está actualizada a 30 de septiembre de 2026. Las ediciones de normas y reglamentos se citan de forma explícita; verifíquelas con la edición vigente antes de redactar una especificación.
1. Parpadeo, efecto estroboscópico y matriz fantasma son problemas distintos
El término “parpadeo” se utiliza de forma imprecisa para tres efectos perceptivos diferentes, y cada uno se captura con una métrica distinta.
- Parpadeo — variación del nivel de luz que un observador estático percibe directamente al mirar una escena estática. Está dominado por frecuencias de modulación bajas, aproximadamente por debajo de 80 Hz.
- Efecto estroboscópico — un observador estático que mira objetos en movimiento ve su movimiento distorsionado: una pieza giratoria parece ralentizarse, detenerse o invertirse. Es relevante para frecuencias de modulación desde aproximadamente 80 Hz hasta unos 2.000 Hz.
- Matriz fantasma — cuando el propio observador mueve los ojos rápidamente frente a una fuente de luz, aparece un rastro de imágenes discretas. Algunos estudios lo describen a frecuencias superiores a 2 kHz.
La distinción es importante porque un driver puede tener un buen rendimiento en un efecto y un rendimiento deficiente en otro. Un perfil limpio de baja frecuencia puede coexistir con un fuerte rizado a 100 Hz o 120 Hz — invisible en una pared, evidente sobre un torno o una hoja de ventilador. Un único valor de “parpadeo” no indica qué efecto fue evaluado.
2. Las métricas y lo que cada una puede indicar
En los informes de ensayo aparecen cinco magnitudes: dos descriptores simples de forma de onda, dos métricas ponderadas por percepción y la frecuencia de modulación que les da contexto.
| Métrica | Qué mide | ¿Ponderada por percepción humana? | Dónde aparece |
|---|---|---|---|
| Porcentaje de parpadeo (profundidad de modulación) | (máx − mín) ÷ (máx + mín) de la forma de onda de luz, en porcentaje | No | Informes heredados, método JA10 de California, líneas de riesgo IEEE 1789 |
| Índice de parpadeo | Área por encima del nivel medio de luz dividida entre el área total bajo un ciclo | No | Informes heredados |
| Pst LM | Severidad de parpadeo a corto plazo mediante un flickermetro de luz; 1,0 equivale al 50% de probabilidad de que un observador medio detecte parpadeo | Sí (parpadeo) | Reglamento UE 2019/2020, IEC TR 61547-1 |
| SVM | Medida de visibilidad estroboscópica; 1,0 es el umbral de visibilidad para un observador medio | Sí (efecto estroboscópico) | Reglamento UE 2019/2020, IEC TR 63158 |
| Frecuencia del componente dominante | Donde se concentra la energía de modulación, en Hz | No, pero es contexto esencial | Necesaria para interpretar el porcentaje de parpadeo respecto a IEEE 1789 |
De la tabla se extraen dos conclusiones prácticas.
El porcentaje de parpadeo por sí solo es incompleto. Compárese una modulación del 30% a 100 Hz con el 30% a 3 kHz: el mismo porcentaje de parpadeo, consecuencias muy diferentes. Sin la frecuencia, el dato no puede valorarse.
Pst LM y SVM no son intercambiables. Pst LM apunta al parpadeo visible de baja frecuencia; SVM apunta al rango estroboscópico. Un producto puede mostrar un Pst LM muy por debajo de 1,0 y aun así superar el límite de SVM, porque el rizado dominante se sitúa en el doble de la frecuencia de red — exactamente la banda que SVM está diseñado para detectar.
Los métodos de medición están normalizados: Pst LM se mide con el flickermetro de luz objetivo descrito en IEC TR 61547-1, que adapta el flickermetro de tensión de IEC 61000-4-15 a la iluminancia; SVM se mide conforme a IEC TR 63158. Solicitar resultados “según IEC TR 61547-1 e IEC TR 63158” es una forma rápida de comprobar si los datos de un proveedor proceden de un método definido o de un medidor genérico.
3. Dónde se aplican realmente los límites
Unión Europea: Reglamento (UE) 2019/2020
El reglamento de ecodiseño para fuentes de luz y equipos de control independientes establece requisitos funcionales, en su Anexo II Tabla 4, para fuentes de luz de red (MLS) LED y OLED a plena carga:
- Pst LM ≤ 1,0
- SVM ≤ 0,4
El límite de SVM se introdujo de forma escalonada. El Reglamento modificador (UE) 2021/341 permitió SVM ≤ 0,9 hasta el 1 de septiembre de 2024; el límite de 0,4 es de aplicación desde esa fecha. El requisito de SVM también contempla excepciones: “HID con Φuse > 4 klm” y fuentes de luz destinadas a aplicaciones exteriores, industriales u otras donde “las normas de iluminación permitan un IRC < 80”, cuando se muestre una indicación clara en el embalaje y la documentación. La redacción sobre HID figura en la misma fila de la tabla; los propios límites de parpadeo se aplican únicamente a fuentes de luz de red LED y OLED.
Tres aspectos se malinterpretan habitualmente:
- Los límites están redactados para fuentes de luz de red. Una luminaria integrada conectada directamente a la red, en la que el módulo LED no puede extraerse sin causar daños, se trata como una fuente de luz en sí misma y queda sujeta a ellos. Un módulo LED no conectado directamente a la red que se comercializa con un driver independiente es un caso distinto: las filas de parpadeo del reglamento no mencionan fuentes no conectadas a la red ni equipos de control. El comportamiento ante el parpadeo de esa combinación es, por tanto, algo que el comprador debe especificar, no algo que el reglamento garantice. Confirme la clasificación con su laboratorio de ensayo antes de confiar en ella.
- Los límites se aplican a plena carga. El reglamento no establece un límite de parpadeo a niveles de regulación. La sección 4 explica por qué esa laguna es importante.
- El cumplimiento se declara, no se certifica. La vigilancia del mercado comprueba los valores declarados una vez que el producto está en el mercado. Una declaración de conformidad no es un informe de ensayo, y el informe de ensayo debe identificar el driver que estaba instalado.
Estados Unidos: IEEE 1789-2015 y California
No existe un límite federal de parpadeo para iluminación general en los Estados Unidos. Dos referencias dominan las especificaciones:
- IEEE 1789-2015 es una práctica recomendada, no un reglamento. Por encima de 90 Hz define una línea de bajo riesgo con porcentaje de parpadeo ≤ 0,08 × frecuencia y un nivel sin efecto observable (NOEL) con porcentaje de parpadeo ≤ 0,0333 × frecuencia; por debajo de 90 Hz las líneas se estrechan a 0,025 × frecuencia y 0,01 × frecuencia. A una frecuencia de rizado de 120 Hz, eso equivale al 9,6% para bajo riesgo y aproximadamente el 4% para NOEL. La línea de bajo riesgo no tiene límite de profundidad por encima de 1.250 Hz y la línea NOEL tampoco lo tiene por encima de 3.000 Hz.
- California Title 24, Apéndice Conjunto JA8 (edición 2025, en vigor desde el 1 de enero de 2026), con su método de ensayo JA10, exige “funcionamiento con parpadeo reducido”: porcentaje de parpadeo inferior al 30% a frecuencias por debajo de 200 Hz, medido al 100% y al 20% de la salida de luz. JA8 se aplica a fuentes de luz que se clasifican como de alta eficacia según el código, principalmente en aplicaciones residenciales — no es un límite general para cualquier luminaria comercial vendida en California, pero sí constituye una plantilla de ensayo publicada y de utilidad.
El requisito de California es destacable porque realiza la prueba a un nivel regulado. Las líneas de IEEE 1789 son destacables porque son más estrictas que los valores regulatorios que citan la mayoría de los proveedores — un producto que cumple un límite del 30% a 120 Hz se sitúa aproximadamente tres veces por encima de la línea de bajo riesgo de IEEE 1789.
4. El problema de la regulación: cuándo los productos conformes empiezan a parpadear
Los problemas de parpadeo suelen aparecer a niveles de regulación profunda — los puntos de operación que las pruebas regulatorias a plena carga no contemplan. La razón está en cómo los drivers reducen la luz.
Modulación por anchura de pulso (PWM). El driver conmuta la corriente del LED completamente entre encendido y apagado, y varía el ciclo de trabajo para reducir la salida media. La profundidad de modulación se aproxima al 100% por construcción. Si eso es aceptable depende casi enteramente de la frecuencia de conmutación: el PWM a unos pocos cientos de hercios es una fuente estroboscópica potente; el PWM a varios kilohercios, por encima de las frecuencias independientes de profundidad según IEEE 1789, elimina la mayor parte del riesgo estroboscópico — aunque el PWM de profundidad total en el rango de kilohercios bajo puede seguir produciendo una matriz fantasma visible.
Reducción de corriente constante (CCR, o regulación analógica). El driver reduce la corriente continua. La corriente de rizado absoluta suele mantenerse aproximadamente constante mientras la corriente media cae, por lo que la profundidad de modulación — porcentaje de parpadeo — aumenta a medida que se profundiza la regulación, aún al doble de la frecuencia de red, que es la banda que SVM está diseñado para detectar.
Esquemas híbridos. Muchos drivers utilizan CCR hasta un umbral y cambian a PWM por debajo de él. El perfil de parpadeo puede cambiar bruscamente en ese punto de transición.
Control por corte de fase. Los reguladores de borde de ataque y de borde de caída recortan la forma de onda de red antes de que llegue al driver. La compatibilidad driver-regulador se convierte en una variable de parpadeo por sí misma, y un producto ensayado sobre una fuente de alimentación de laboratorio puede comportarse de forma diferente con un regulador de obra con una carga mínima distinta.

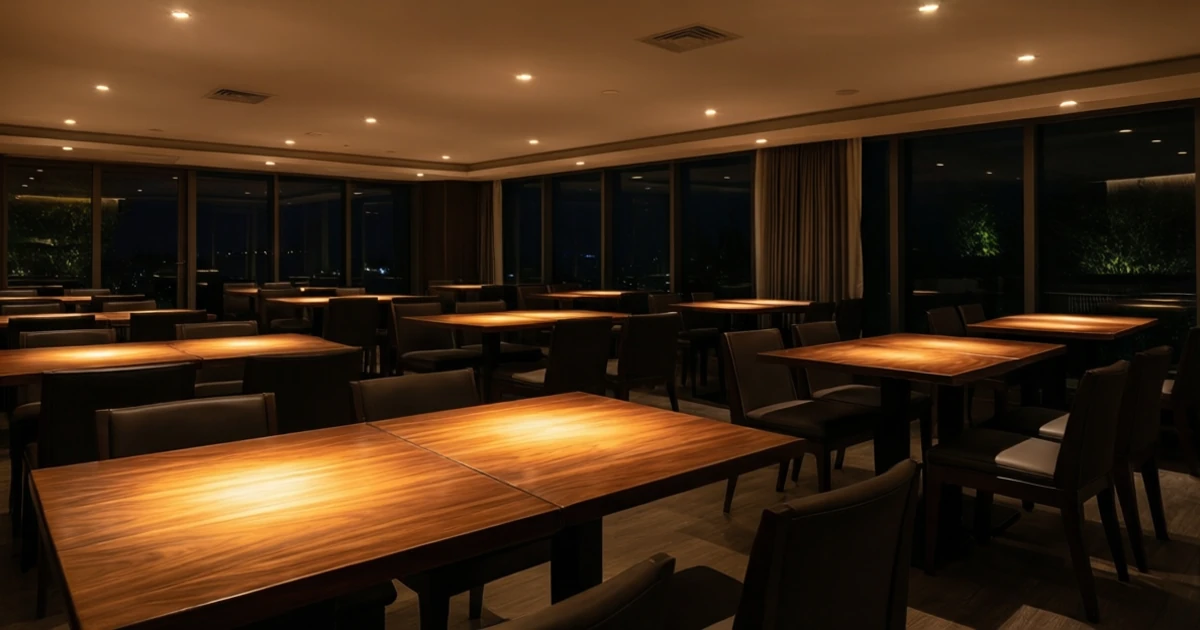

La consecuencia para la compra es directa. Una declaración de Pst LM y SVM a plena carga no dice nada sobre una escena fijada al 10% en un restaurante o una zona con control por luz natural regulada al 25% en una oficina. Si la instalación va a funcionar regulada la mayor parte de sus horas de operación, el perfil a nivel regulado es el rendimiento relevante, y debe solicitarse de forma explícita.
5. Sensibilidad por aplicación: dónde el parpadeo tiene coste real
No todos los espacios requieren los límites más estrictos. Especificar un rendimiento a nivel NOEL en todos los casos eleva el coste del driver sin beneficio; no especificar nada deja expuestos los espacios de mayor riesgo. Un enfoque escalonado funciona mejor.
| Aplicación | Riesgo principal | Objetivo sugerido a solicitar |
|---|---|---|
| Circulación, almacenamiento, zonas de servicio | Bajo; ocupación breve | Mínimo regulatorio del mercado objetivo |
| Oficinas de planta abierta, aulas | Ocupación prolongada, trabajo con ordenador, dolores de cabeza y fatiga visual comunicados por los ocupantes | SVM ≤ 0,4 y Pst LM ≤ 1,0 a plena carga y al nivel regulado más bajo utilizado; IEEE 1789 bajo riesgo a la frecuencia dominante |
| Talleres, almacenes, industria alimentaria | Efecto estroboscópico sobre maquinaria giratoria — un problema de seguridad, no de confort | IEEE 1789 NOEL a la frecuencia dominante, o sin modulación significativa en la banda estroboscópica, a lo largo de todo el rango de regulación |
| Hostelería y espacios comerciales que operan a baja salida | Destello visible en regulación profunda; bandas en cámara en contenido filmado por clientes y compradores | Ensayo a nivel regulado al 10–20% de salida con el sistema de control real |
| Pabellones deportivos, espacios de difusión y filmación | Bandas en cámara, artefactos en reproducción a cámara lenta | Específico del proyecto: obtenga la cadencia de fotogramas y el rango de obturación del briefing de difusión y solicite datos de modulación en ese rango |
| Sanidad, educación especial | Grupos de ocupantes sensibles | IEEE 1789 NOEL a lo largo de todo el rango de regulación |
La fila de talleres merece énfasis: un mandril giratorio que aparece estático bajo una fuerte modulación a 100 Hz es un riesgo de protección de máquinas, por lo que el rendimiento estroboscópico pertenece a la parte de seguridad de la especificación.
6. Conceptos erróneos habituales
“Sin parpadeo” significa ausencia de modulación. Significa lo que el proveedor haya decidido que significa. Algunos lo emplean para “por debajo de los límites de la UE a plena carga”, otros para “supera el bajo riesgo de IEEE 1789” y algunos sin ninguna medición en absoluto. Trate la expresión como una pregunta, no como una respuesta.

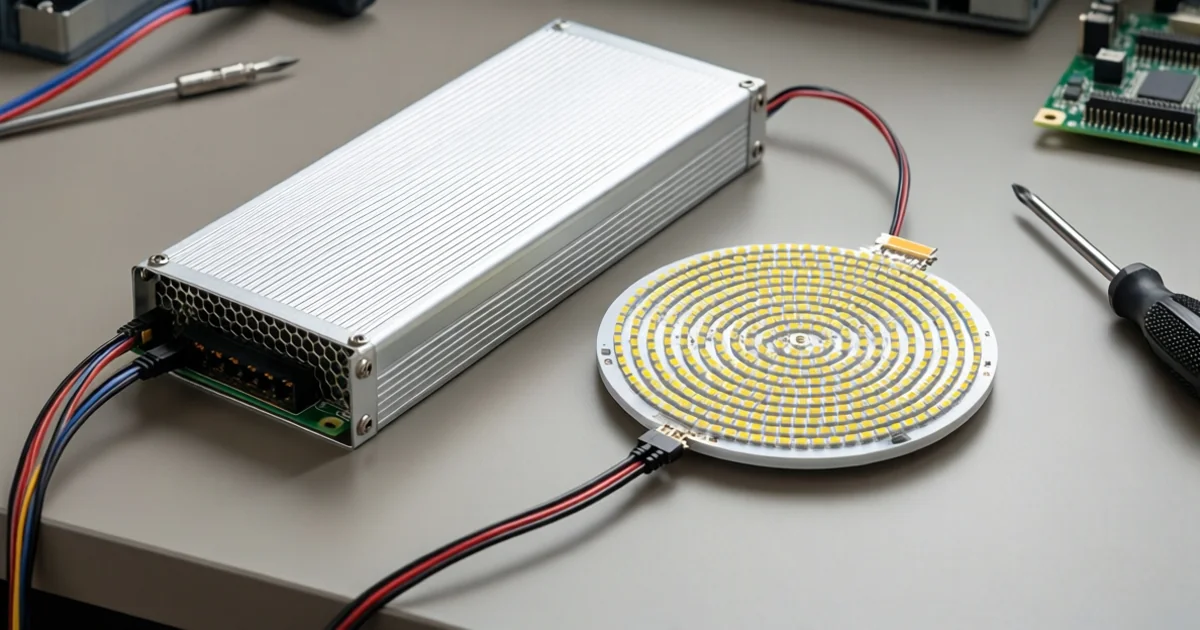

Un buen driver garantiza una buena luminaria. El parpadeo es una propiedad del sistema. El mismo driver sobre una carga LED diferente, o a un punto de salida diferente, produce una forma de onda distinta. El informe debe cubrir la luminaria tal como se suministra.
Los móviles revelan todo el parpadeo. La cámara de un móvil muestra bandas producidas por algunas frecuencias de modulación y oculta otras según la velocidad de obturación. Es una señal de alerta útil en una visita a un showroom, no un ensayo de aceptación. La cámara no puede producir un valor de Pst LM ni de SVM.
Superar las pruebas a 230 V significa superarlas en cualquier condición. El Pst LM, el SVM y el porcentaje de parpadeo varían entre 230 V / 50 Hz y 120 V / 60 Hz, y las fluctuaciones de tensión de red en obra añaden un parpadeo que nunca muestra un ensayo de laboratorio con suministro estable. Un producto comercializado en mercados de 120 V / 60 Hz y 230 V / 50 Hz necesita resultados para ambas condiciones.
7. Lista de verificación para la especificación
Sustituya “sin parpadeo” por requisitos que puedan verificarse.
Indique las métricas y los métodos. Exija Pst LM según IEC TR 61547-1 y SVM según IEC TR 63158, más el porcentaje de parpadeo con la frecuencia del componente de modulación dominante.
Indique los puntos de operación. Exija resultados al 100% de salida, al 20% de salida y al nivel más bajo que el sistema de control vaya a utilizar realmente. Para productos de blanco sintonizable, añada resultados a la temperatura de color más cálida, más fría y en un valor intermedio, con ambos canales regulados simultáneamente.
Identifique la cadena de control. Especifique el protocolo de regulación — 0-10 V, DALI, corte de fase o inalámbrico — y exija que el ensayo lo utilice. Para productos con corte de fase, enumere los reguladores cuya compatibilidad ha sido verificada.
Vincule el informe a la configuración suministrada. El informe debe identificar el modelo de driver y el módulo LED. Una sustitución de driver durante la producción es un cambio que invalida la evidencia de parpadeo, y el contrato de compra debe exigir notificación previa antes de que se produzca.
Establezca objetivos escalonados por espacio. Utilice la tabla de la Sección 5 en lugar de un único valor para todo el proyecto. Incluya los límites estroboscópicos para zonas de maquinaria en las cláusulas de seguridad.
Verifique sobre muestras, no solo sobre papel. Compruebe las muestras previas al envío con un medidor de parpadeo portátil a plena salida y a salida regulada. Esto detecta el fallo más habitual: un lote de producción equipado con un driver diferente al de la muestra ensayada.
8. Preguntas frecuentes sobre el parpadeo LED
¿Es SVM ≤ 0,4 suficiente para zonas de maquinaria? SVM está calibrado de modo que 1,0 es el umbral de visibilidad para un observador medio; 0,4 mantiene, por tanto, la visibilidad estroboscópica muy por debajo de ese umbral en las condiciones ensayadas. El límite se aplica únicamente a plena carga. En zonas de maquinaria, confirme el valor a cada nivel regulado que los controles vayan a utilizar, y trate cualquier zona con equipos rotativos como un elemento de revisión de seguridad.
¿Pueden mejorarse las instalaciones existentes sin sustituir las luminarias? En ocasiones. Cuando la luminaria utiliza un driver independiente y accesible, sustituirlo por uno de menor rizado o de tipo PWM de alta frecuencia puede resolver el problema, siempre que la sustitución sea compatible con el módulo LED y el sistema de control. Cuando el driver está integrado y sellado, habitualmente hay que cambiar toda la luminaria; la accesibilidad del driver es, por tanto, un aspecto que conviene incluir en la especificación.
Conclusión
El parpadeo es uno de los pocos parámetros de calidad de la iluminación que puede cumplir plenamente con la normativa sobre el papel y aun así fallar en el espacio. Los límites de la UE de Pst LM ≤ 1,0 y SVM ≤ 0,4 se aplican a fuentes de luz de red a plena carga; la práctica recomendada IEEE 1789 establece líneas más estrictas dependientes de la frecuencia; California realiza las pruebas al 20% de salida. Ninguna de estas sola describe cómo se comporta una luminaria a los niveles regulados a los que muchos espacios comerciales operan durante gran parte del día.
El cambio práctico es sencillo: deje de aceptar un único adjetivo y solicite valores medidos de Pst LM, SVM y porcentaje de parpadeo a plena salida y a salida regulada, vinculados al driver y al protocolo de control que realmente se va a suministrar.
Si está preparando un proyecto de iluminación con escenas reguladas o maquinaria rotatoria, envíenos el listado de luminarias y el plan de regulación — le responderemos con los puntos de ensayo de parpadeo y las comprobaciones de muestras que debe solicitar a cada ofertante antes de comprometerse con el pedido.
Fuentes
- Reglamento (UE) 2019/2020 de la Comisión, de 1 de octubre de 2019 (EUR-Lex CELEX 32019R2020), requisitos de ecodiseño para fuentes de luz y equipos de control independientes, Anexo II Tabla 4 (requisitos funcionales: Pst LM ≤ 1,0 y SVM ≤ 0,4 a plena carga para fuentes de luz de red LED y OLED), modificado por el Reglamento (UE) 2021/341 de la Comisión, de 23 de febrero de 2021 (CELEX 32021R0341; SVM ≤ 0,9 hasta el 1 de septiembre de 2024)
- IEC TR 61547-1:2020, Equipos para iluminación de uso general — Requisitos de inmunidad CEM — Parte 1: Flickermetro de luz objetivo y método de ensayo de inmunidad a fluctuaciones de tensión
- IEC TR 63158:2018+AMD1:2021, Equipos para iluminación de uso general — Método de ensayo objetivo para efectos estroboscópicos de equipos de iluminación
- IEC 61000-4-15, Técnicas de ensayo y de medida — Flickermetro — Especificaciones funcionales y de diseño
- IEEE Std 1789-2015, IEEE Recommended Practices for Modulating Current in High-Brightness LEDs for Mitigating Health Risks to Viewers (línea de bajo riesgo 0,08 × f hasta 1.250 Hz; línea NOEL 0,0333 × f hasta 3.000 Hz)
- California Energy Commission, 2025 Building Energy Efficiency Standards (Title 24, Part 6), Apéndices de Referencia JA8 y JA10, en vigor desde el 1 de enero de 2026 (funcionamiento con parpadeo reducido: porcentaje de parpadeo inferior al 30% a frecuencias por debajo de 200 Hz, al 100% y al 20% de salida)
- U.S. Department of Energy, SSL Technology Fact Sheet: Flicker, PNNL-SA-94791, marzo de 2013 (definiciones de porcentaje de parpadeo e índice de parpadeo)
Próxima revisión programada: marzo de 2027, o antes si el Reglamento (UE) 2019/2020 es reemplazado en el marco del Reglamento de Ecodiseño para Productos Sostenibles o si IEEE 1789 es revisado.
